省掉DDR!高效低成本!基于飞凌微A1芯片轻算力感知方案
时间:2026-04-17 10:08 浏览人数:220

随着人工智能在终端设备中的普及,端侧硬件对AI视觉能力的需求显著增长。多种消费类与工业类智能终端开始集成摄像头模块,以实现智能环境感知与交互。但DDR产品随着下游市场需求增加和上游供应的减少, 其成本正在以惊人速度变化,不但威胁供应链稳定,也挤压产品研发厂商的利润空间。


为解决这一问题,基于飞凌微A1芯片轻量化视觉感知解决方案,依靠片内SRAM就能够实现的相关AI视觉感知功能。



落地场景

飞凌微A1芯片支持2路CIS输入,内部搭载自研的0.8Tops算力NPU和高性能ISP核,可运行YOLOv7-Tiny、YOLOv8-Nano等主流模型。支持的视觉感知任务包括处理姿态估计、目标检测、目标分类、目标分割等,同时支持训练中量化,小模型依旧保持较高推理精度,为AIoT领域的合作伙伴提供视觉感知需求支持,加快AI+项目产品落地。A1芯片基于近存计算,使得模型运行效率实现秒级感知,特别适配感知延迟较低、对供应链稳定性要求高、成本控制严格、对低光或暗光下感知准确率有要求的AI视觉的典型应用场景,例如:

  • AI玩具:实现手势识别、物体识别等;

  • 白电与小家电:支持手势控制、食物识别等;

  • 宠物喂食机:实现宠物类型识别、行为分析等;

  • IoT终端设备:提供基础视觉感知能力。






飞凌微性能参数



该芯片采用ARM Cortex-A7 @1.2Ghz处理器,芯片内部集成自研NPU核心与高性能ISP,构建高能效轻算力视觉感知平台。其NPU具有0.8Tops算力,支持常见的深度学习框架(Pytorch、TensorFlow等);ISP支持单目8MP@30fps HDR、双目3MP@30fps HDR。接口方面A1芯片提供2路MIPI Rx、1路MIPI Tx及SPI、I2C、UART、GPIO等丰富通信接口,采用BGA100(7mm×7mm)小尺寸封装,有效提升产品集成度与空间利用率。




传统方案及其局限性

目前市面上的大部分AI视觉感知方案,大多基于“CIS+SoC+DDR”基础硬件架构,推理的参数和数据存放在DDR中,这种基础硬件虽然能满足一般的视觉感知需求,但对于低成本、感知计算延时要求低的场景而言,这种整体硬件资源对于这类产品来说过于充足,甚至是浪费。




飞凌微A1芯片创新视觉方案


1、方案亮点

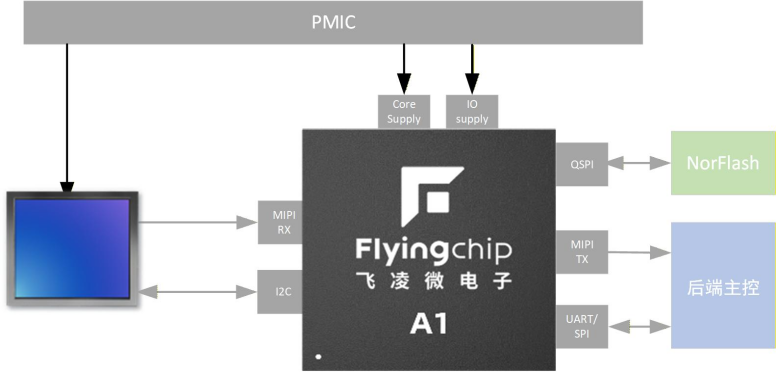

AI芯片感知方案框图


飞凌微A1芯片轻算力视觉方案, 在近存计算技术基础上进行算法优化,省去外部DDR器件,在轻算力AI视觉应用场景形成成本、功耗、集成度、供应链四大核心竞争力,精准解决传统方案的痛点:

  • 近存计算:小存储也能跑AI,能效比领先;

  • 高度集成:单芯片替代多芯片,简化系统;

  • 供应链安全:摆脱DDR涨价与缺货风险;

  • 场景精准:轻算力场景下提升性价比;

  • 生态友好:开发快、易落地、可深度定制。



2、技术解决路径

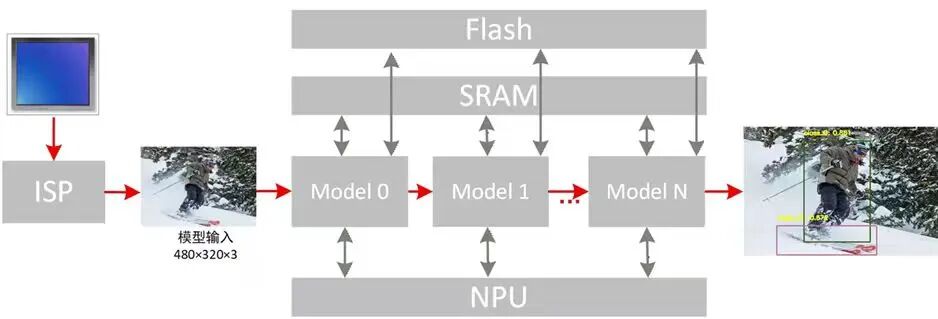

A1芯片为实现不依赖DDR内存的情况下进行视觉推理,该方案的核心是将推理模型拆分成小模型,同步解决了模型拆分成小模型后推理的一致性,且内部硬件模块高度协同保证推理效率。





结  论

飞凌微A1芯片轻算力视觉感知方案,改变端侧AI视觉市场格局,让市场有新的方案选择。依托近存计算,省去外部DDR,大幅降低BOM成本、简化硬件设计、提升供应链稳定性;飞凌微A1芯片集成自研NPU,支持常用深度学习框架(Pytorch、TensorFlow等),满足目标检测、感知姿态、手势交互等轻算力需求;同步集成了高性能ISP,提升图像质量;飞凌微A1芯片得益于小尺寸、低功耗、易开发,从而适配AI玩具、智能家电、服务机器人、IoT终端等海量消费级场景,以架构简化、性价比提升,为客户打造更具市场竞争力的轻量化视觉解决方案。
