随着电力、高端制造、新能源产业智能化运维升级，多通道声学成像设备的市场渗透率持续提升。声像仪依靠麦克风阵列实现声场可视化，前端信号链路的噪声控制、多通道同步性是制约设备检测能力的核心环节，一套高匹配度的器件组合能够有效降低整机研发门槛。本文将围绕 SYNTIANT 硅麦搭配思瑞浦（3PEAK）PDM 至 TDM 转换器 TPDA7008，介绍一套多通道声像仪专业技术方案。该方案打造的“高密度硅麦阵列+PDM转TDM前端”架构具备极强通用性，在声学信噪比、多通道同步精度、开发便捷性等维度形成突出综合优势，可无缝适配各类多通道麦克风阵列音频采集场景。
声学相机：
让声音“眼见为实”
声像仪，又称声学相机，是一种将声音信号转化为可视化图像的先进检测设备。本质上是通过麦克风阵列捕捉空间声场分布，并利用波束形成算法与光学图像叠加，实现声源定位和噪声分析的可视化呈现。

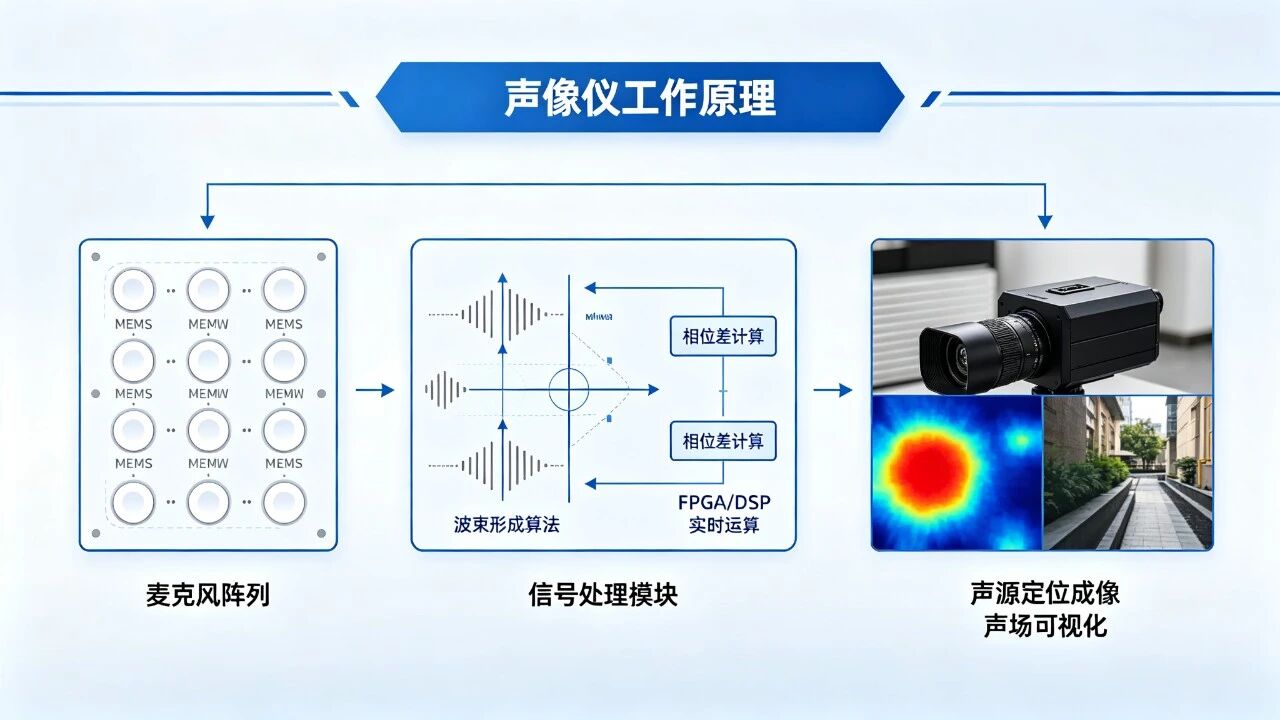

声像仪的核心工作原理是基于多通道Microphone Array技术。阵列中的每个麦克风接收来自声源的信号，由于声源到各麦克风的距离不同，声波到达时间存在微小差异（即相位差）。信号处理系统通过计算这些时间差，反向推算出声源的空间位置。该技术类似于人脑通过双耳时差判断声音方向，但将通道数扩展至数十甚至数百个，从而形成空间声场成像能力。
近年来，现代工业声像仪的商业化成熟依托两大核心硬件突破让声像仪在复杂噪声环境下的定位精度和故障识别能力再上一个台阶。一个是MEMS麦克风微型化、低成本化，支撑高密度阵列规模化搭载；FPGA与高性能DSP的并行算力，实现波束成形算法实时硬件运算。另外，伴随AI声学算法落地，设备在多源干扰、强背景噪声工况下的定位精度与故障智能识别能力得到显著提升。
市场洞察：
声像仪产业快速增长
声学成像市场的快速增长，背后是全球工业智能化的刚性需求。以下将分别从全球及中国两个市场维度，呈现声像仪产业的发展情况。
根据Global Growth Insights 2026年多家市场研究机构综合测算数据，全球声像仪市场正处于快速增长期：
市场规模：2024年全球声像仪市场规模约2.04亿美元，预计2025年达2.20亿美元，到2035年将增长至4.84亿美元，2025—2035年年复合增长率（CAGR）为8.2%。
区域分布：亚太地区占据35.6%市场份额，为全球最大区域市场；北美占25%，欧洲占20%；中国、印度等新兴工业化国家是行业增长最快区域。
结合多家国内产业调研机构监测数据，国内声像仪市场增速大幅领先全球平均水平，需求由电力、高端制造、新能源三大赛道持续拉动，出货量呈现手持式便携机型放量、国产设备份额快速提升的特征。多家机构预测2026年国内市场规模将突破15.2亿元，2030年整体规模有望达到30亿元，2025–2030年CAGR维持18.6%，显著高于全球8.2%的复合增速。

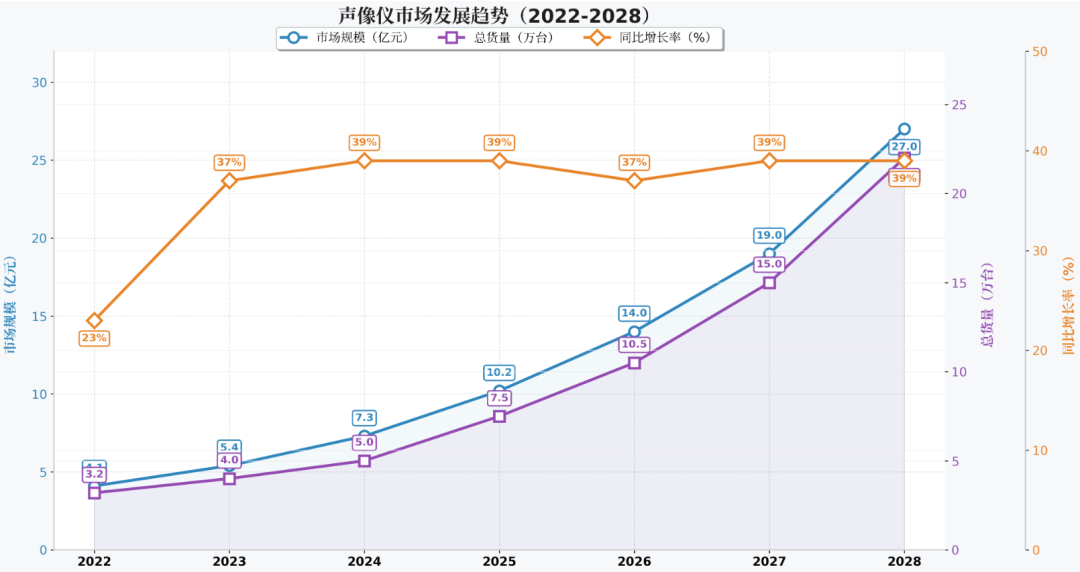

图1中国声像仪市场需求与出货量趋势

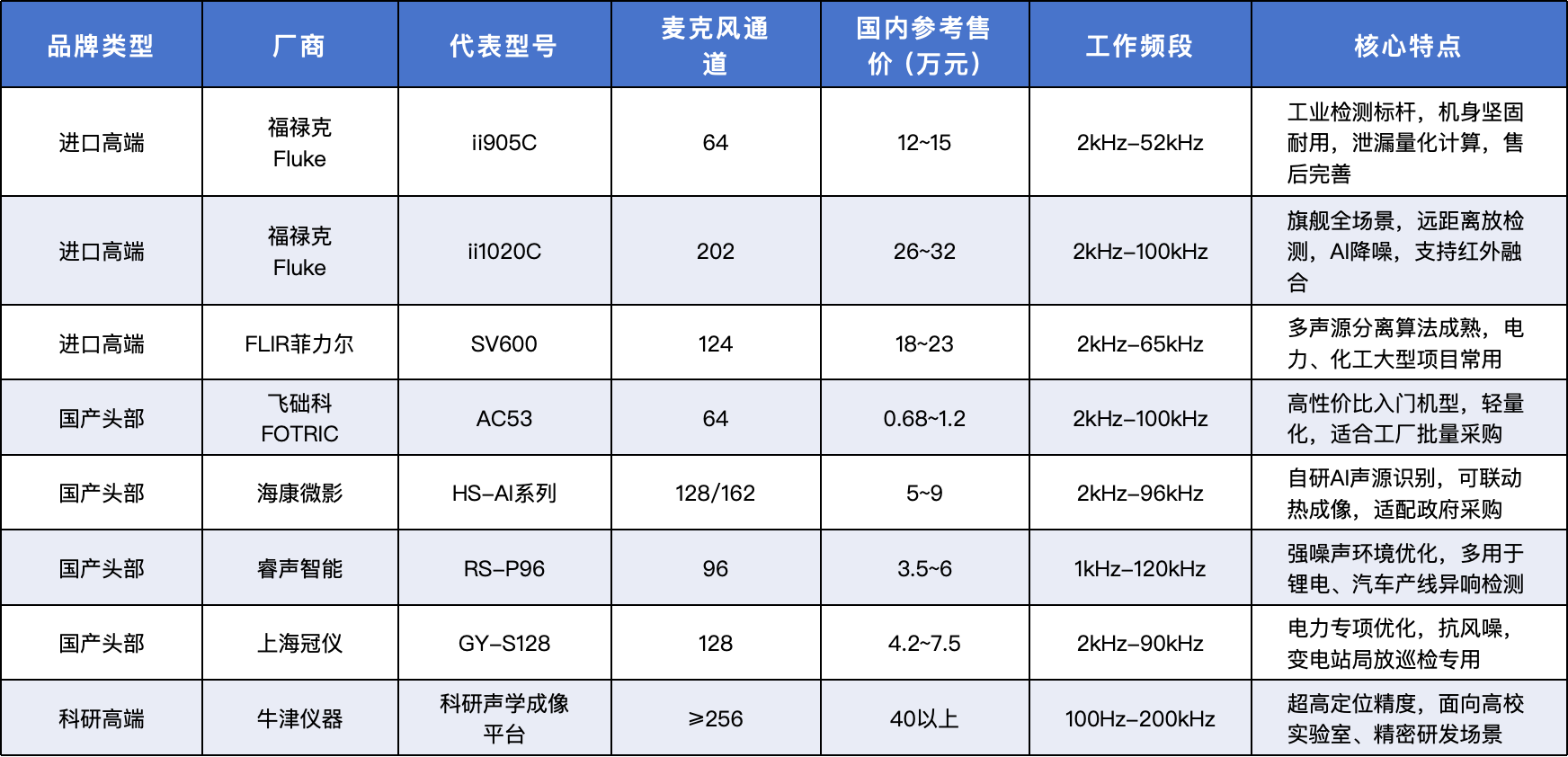

图2声像仪市场主要玩家
系统架构：
基于SYNTIANT硅麦+思瑞浦 TPDA7008的声像仪方案
本文将详细介绍以SYNTIANT的PDM硅麦克风为声学传感单元、以思瑞浦 TPDA7008为采集前端转换器的数字声像仪系统方案，从系统架构设计和方案核心优势分析展开。
1、系统架构设计

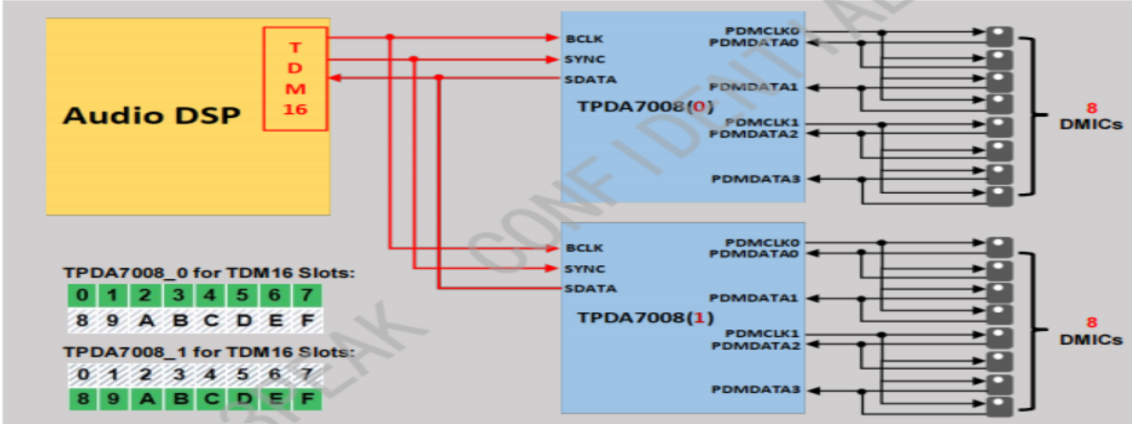

下图展示了基于SYNTIANT超声波PDM硅麦+思瑞浦TPDA7008的8通道基础模块系统框图（级联扩展架构）。该架构采用两颗TPDA7008通过TDM-16级联，实现16通道同步采集，具有高度可扩展性，可轻松构建64/96/128/256通道的完整声像仪系统。
图3 基于SYNTIANT PDM+ 思瑞浦 TPDA7008的8通道基础模块系统框图（级联扩展架构）
2、方案核心优势
相比传统电容式麦克风+多通道ADC方案，本方案具有以下显著优势：
极致小型化
MEMS硅麦体积小，一致性好且可靠性高；思瑞浦TPDA7008采用3mm×3mm QFN封装，可构建手掌大小的便携式声像仪。
数字抗干扰
PDM接口为数字传输，抗电磁干扰能力强，阵列布线简单，无需担心模拟信号的串扰和衰减问题。
成本优势
思瑞浦TPDA7008批量供货时在成本上具备明显竞争力，相较进口芯片优势显著。
供应链安全
思瑞浦的TPDA7008为完全国产设计制造，不受进口管制影响，供货稳定。SYNTIANT作为全球最大的麦克风厂商，在中国和马来西亚双工厂，供应链稳定性较好。
本方案的"高密度硅麦阵列+ PDM 转TDM前端"架构具备极强的通用性，可无缝拓展至所有需要多通道麦克风阵列的音频采集场景：
智能会议系统及多麦智能平板与教育终端
可构建16/32通道桌面会议麦阵列，结合波束形成算法实现360°精准拾音、声源定位与环境降噪，适配视频会议、智能会议室、教育录播等场景。
车载智能音频系统
可适配车载多麦语音交互、车内噪声检测、主动降噪等方案，满足车规级多通道同步拾音的可靠性需求。
核心器件：
思瑞浦TPDA7008 PDM转换器方案介绍
1、TPDA7008芯片简介
思瑞浦的TPDA7008是一款高性能8通道PDM转I2S/TDM转换器，专为多麦克风阵列和高质量音频采集系统设计，是本方案信号链路的核心器件。以下将从TPDA7008在音频设备开发中客观指标（如FFT、群延迟、THD+N等）数据出发，全面呈现其音频性能表现。
极低噪声底与超高信噪比（FFT Spectrum）

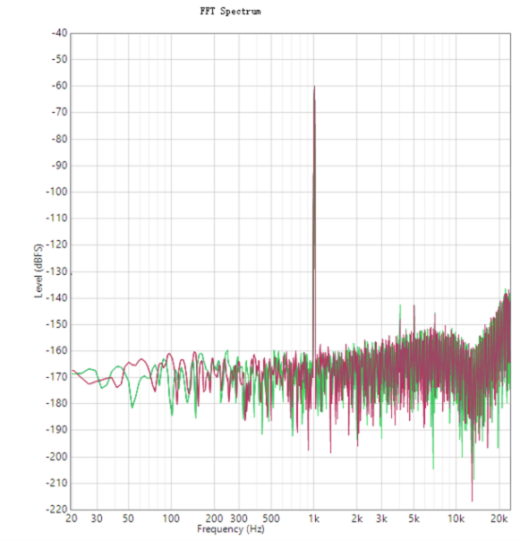

图4 FFT频谱显示：噪声底极低，除1kHz主信号外，全频段噪声底维持在-160dB ~ -180dB量级，底噪比较干净；谐波分量极少，几乎没有可见的谐波失真分量。在声像仪应用中，高信噪比意味着系统能够捕捉更微弱的声源信号，提升声学成像的灵敏度和细节分辨率，对于远距离或低音量目标的检测至关重要。
图4 FFT频谱测试图
优异的相位线性度与平坦群延迟（Group Delay）

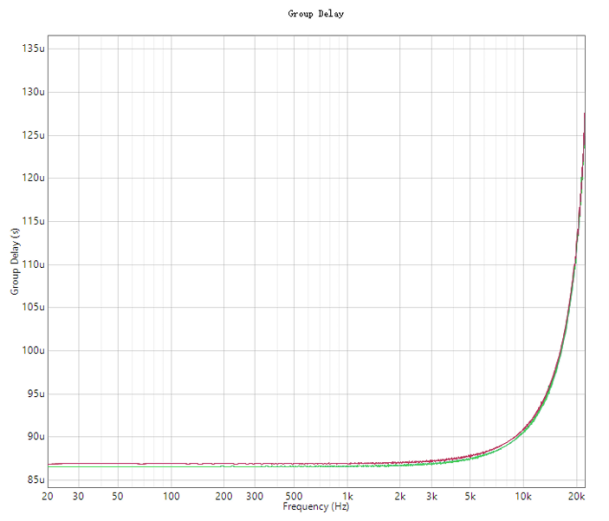

图5群延迟曲线显示：通带内极度平坦，20Hz ~ 5kHz范围内群延迟稳定在85μs左右，变化量极小；高频段可控，即使到20kHz，群延迟仅上升至约130μs，整体曲线平滑单调。
图5 群延迟曲线测试图
对于多麦克风阵列的波束成形，各通道的相位一致性直接决定声源定位精度。TPDA7008的平坦群延迟确保了8通道PDM信号在转换为I2S/TDM后，各通道间相位差极小且可预测，这是实现高精度声学成像和声源定位的核心前提。
极低的总谐波失真加噪声（THD+N vs Frequency）

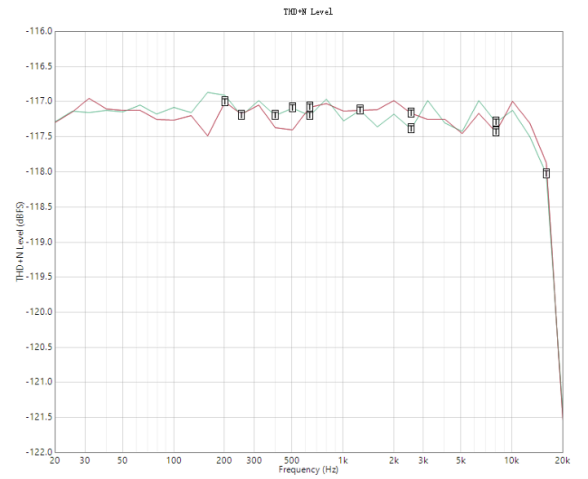

图6 THD+N频率响应显示：全频段超低失真，20Hz ~ 20kHz全音频范围内，THD+N稳定在-117dB ~ -118dB；无异常尖峰，曲线非常平坦，没有因频率变化导致的失真恶化点。
图6 THD+N vs Frequency测试图
在声像仪采集链路中，TPDA7008作为PDM到I2S/TDM的转换节点，其本身引入的失真极低，确保后端DSP/SoC接收到的音频数据真实还原原始声场，不引入额外的谐波伪影，保证声学成像的准确性。
宽动态范围内失真一致性（THD+N vs Generator Level）

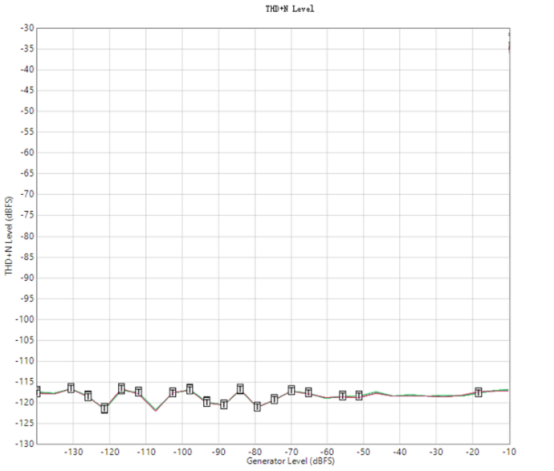

图7 THD+N电平特性显示：大动态范围稳定，从-130dBFS到-10dBFS的输入电平范围内，THD+N始终保持在-115dB ~ -120dB之间，几乎不随信号幅度变化；无明显的失真抬升，即使接近满幅（-10dBFS），失真也没有显著恶化。
图7 THD+N vs Generator Level测试图
声像仪在实际应用中需要同时处理强声源（近距离）和弱声源（远距离/遮挡）。TPDA7008在整个动态范围内保持极低的失真一致性，确保系统在不同声压级场景下都能输出高保真度的数字音频流，避免大信号削顶失真或小信号被噪声淹没。
2、TPDA7008 VS AXXX7118核心参数对比
TPDA7008在保持与AXXX7118相同音频性能（126dB SNR、24bit分辨率）的基础上，集成了更多高级功能，同时实现全国产化供应。下表列出两款器件的核心参数对比：

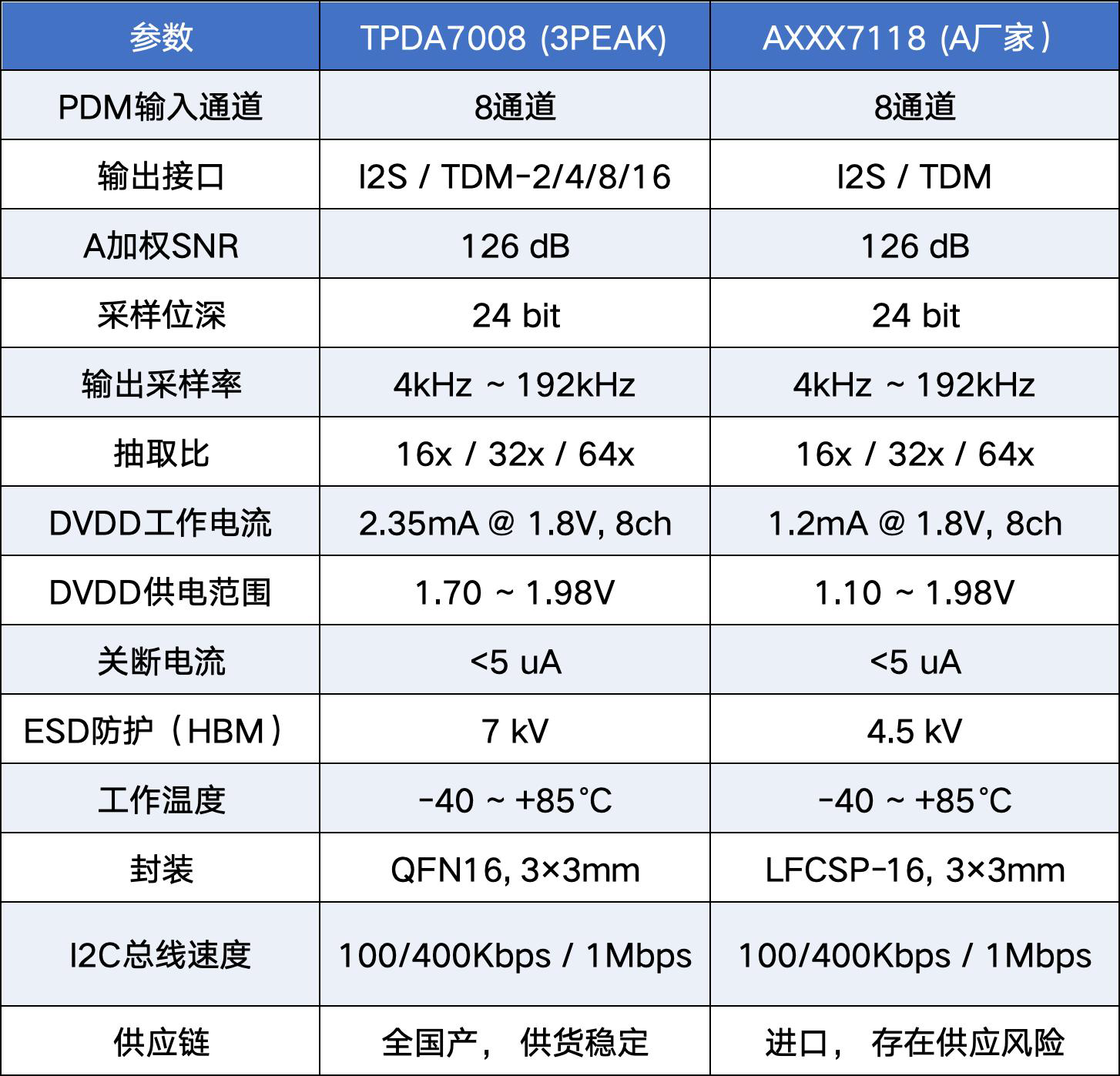

图8 TPDA7008 VS AXXX7118核心参数对比
3、TPDA7008替代AXXX7118的主要优势
思瑞浦TPDA7008在以下关键维度上展现出替代AXXX7118的显著优势：
增强的音频处理功能
TPDA7008集成可编程通道增益校准（0.07dB分辨率）和相位校准（163ns分辨率），支持双二阶滤波器和低延迟滤波器。这些功能对于麦克风阵列应用至关重要——增益和相位校准可补偿通道间失配，提升波束形成精度；双二阶滤波器可实现灵活的频响整形；低延迟滤波器则降低系统处理延迟，满足实时应用需求。AXXX7118不支持上述任何功能。
更高的ESD防护等级
TPDA7008提供7kV HBM ESD防护，较AXXX7118的4.5kV提升55%。在工业现场等恶劣电磁环境中，更高的ESD防护意味着更强的系统可靠性和更长的使用寿命。
P2P硬件兼容，无缝替换
TPDA7008采用QFN16 3mm×3mm封装，引脚排列与AXXX7118完全兼容，可直接进行P2P替换，无需修改PCB设计。软件层面，TPDA7008支持相同的I2C寄存器配置和TDM输出格式，现有固件仅需微调即可适配。
全国产供应链保障
TPDA7008由思瑞浦自主研发设计，采用全国产供应链制造，不受国际贸易管制影响，可确保长期稳定供货。在当前国际供应链环境下，这一优势对于需要大批量、长期供货的声像仪厂商尤为关键。
显著的成本优势
TPDA7008批量采购价格较AXXX7118具备明显竞争力。以128通道声像仪为例（需16颗PDM转换芯片），采用TPDA7008可节省较大芯片成本，显著提升整机BOM竞争力和毛利率空间。
传感基石：
SYNTIANT硅麦性能优势
声学成像的精度上限，首先取决于传感器阵列的声学性能。SYNTIANT作为全球领先的MEMS麦克风供应商，其超声波硅麦在声像仪应用中具备突出差异化优势。声像仪需通过硅麦阵列采集20kHz以上超声波，完成漏气、局放检测，这与手机、耳机等消费端硅麦的应用需求截然不同，具体差异如下：

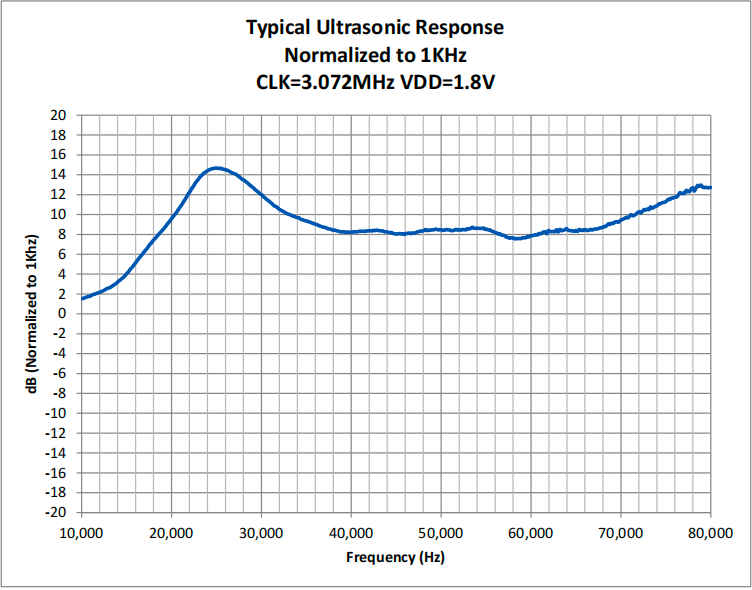

超宽频覆盖，必须延伸至超声区间。消费硅麦上限仅10~20kHz，工业声像仪要求硅麦平坦响应区间至少2kHz~80kHz，完整覆盖20–60kHz工业故障超声频段。漏气、高压局放特征信号集中在25~50kHz，若高频衰减严重，会丢失故障信号、定位失效。除了超宽频覆盖之外，还需要超声频段尽可能平稳，而SYNTIANT的超声波硅麦在这方面的表现尤为突出，图8为SPH0641LU4H-1的频响曲线：
图9 SPH0641LU4H-1的频响曲线
2、电学信号性能指标
以下为电学信号关键性能指标介绍：
高信噪比SNR
要求SNR≥62dB（A计权），高端阵列机型≥66dB；厂房背景噪声复杂，低信噪比会造成成像大面积噪点、误报。
高灵敏度、灵敏度一致性高
典型灵敏度：-38dBFS~-26dBFS，保证微弱超声漏点信号可被采集；
阵列内单颗硅麦灵敏度偏差≤±1dB，多通道时差算法依赖一致的信号幅度，偏差过大会破坏波束成形精度。
低总谐波失真THD
在120dBSPL高声压下，THD＜1%；工业现场风机、空压机产生高声压噪声，失真会生成虚假超声光斑。

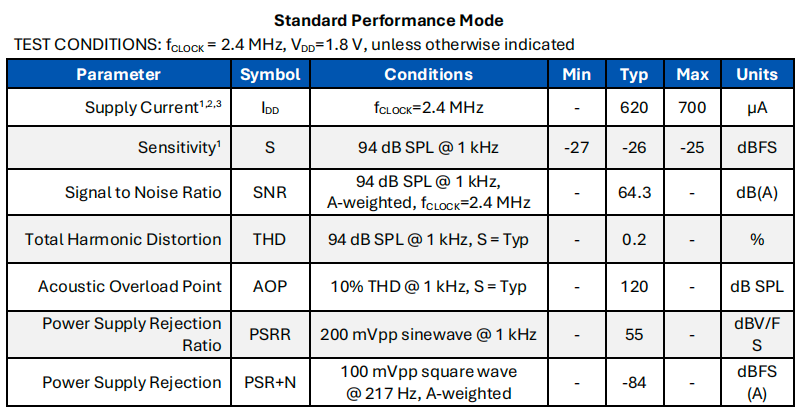

图10为SYNTIANT超声波硅麦的电学信号参数：
图10 SYNTIANT超声波硅麦的电学信号参数
除此之外，因声像仪是多麦克风阵列，对相位、灵敏度等参数的一致性要求非常高，而SYNTIANT作为全球最大的麦克风制造商，年麦克风产量在20亿颗以上，一致性和品质稳定性、可靠性恰恰是他们最大的优势。
系统框图：
一站式赋能声像仪量产落地
基于前述核心器件的性能分析，本文给出完整的系统硬件架构与关键物料清单，为声像仪设备厂商提供可直接参考的工程设计基础。
以下是基于SYNTIANT PDM硅麦+思瑞浦TPDA7008的8通道基础模块的声像仪系统框图。本方案物料清单涵盖：SYNTIANT超声波硅麦克风SPH0655/SPH0641等，思瑞浦TPDA7008 PDM转换器、通用DCDC（TPP60系列、TPP30系列）、通用LDO（TL7/8/9系列）、IIC器件、基准（TPR431）、温感（TPTMP75）、运放、ADC、模拟开关、复位与看门狗、通用电平转换。

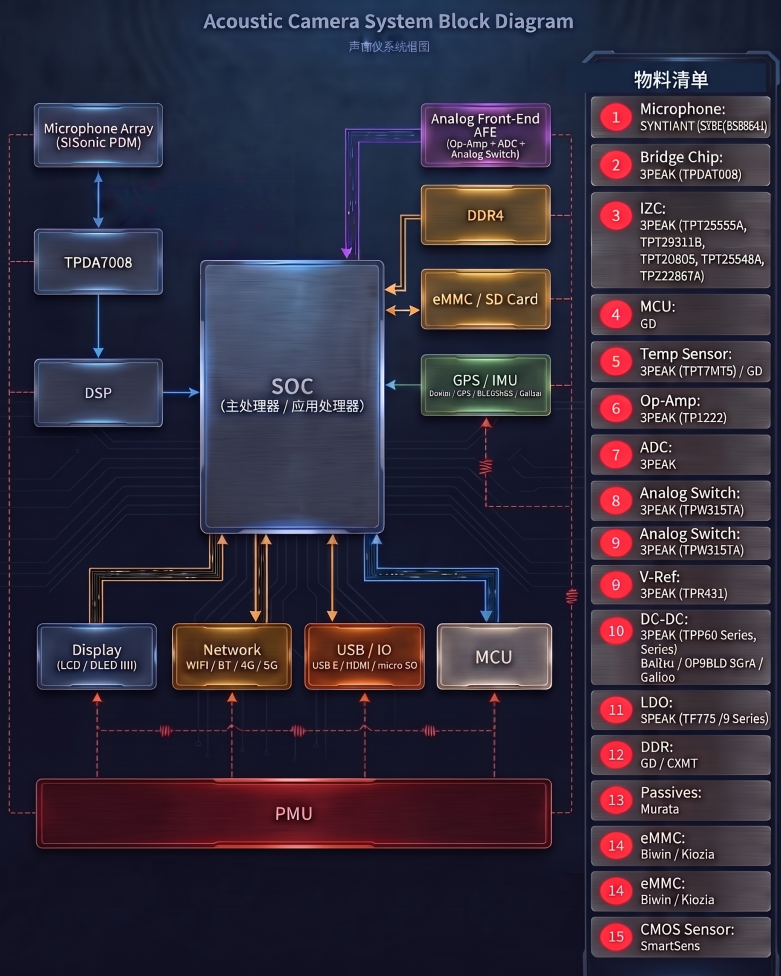

图11 基于SYNTIANT PDM硅麦+思瑞浦 TPDA7008的声像仪系统框图
